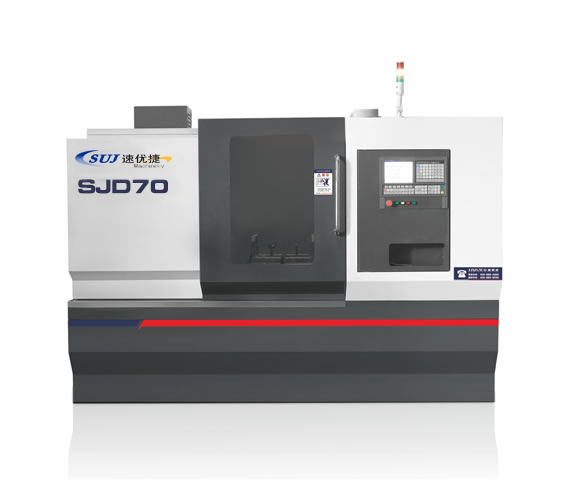

中心孔机床SJD70系列

中心孔机床SJD70系列

中心孔机床SJD70系列
￥ 0.00
0.00

中心孔机床SJD70系列

技术数据
加工规格范围

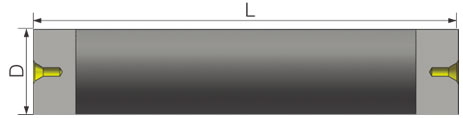

L=70-550mm D=φ16--φ120mm
L=195-680mm 最大夹持：180
L=195-800mm 最大铣削：120
加工功能描述
标配功能 铣端面、钻中心孔
选配功能
1.铣端面、钻孔攻丝、套车外圆、倒角等
2.铣端面、钻中心孔、快速U钻、倒角等
3.铣端面、镗孔、铰孔等
4.球笼铣端面钻中心孔

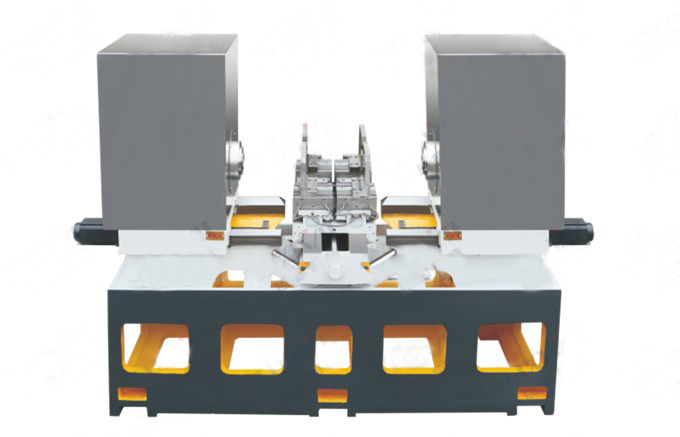

结构特性
所有设计及配置都有预留自动化接口
All designs and configurations are provided with the reserved automation interface
采用伺服主轴电机,保证切削性能及更佳节能
大跨度超强刚性矩形导轨；导轨总宽度470mm，轨宽度65mm，机床净重4.5吨
整体自定义夹具,刚性更强更稳定
主轴系统按国际强刚标准，刚性、切削更强，有多种功能的主轴可选配
HT250高刚性整体床身通过力学研究设计，保证强切削时无振动现象
Cr15镶钢导轨,使机床寿命达到倍增的效果
上料高度1100mm，符合加工标准操作
整体不锈钢内防护；后排屑设计

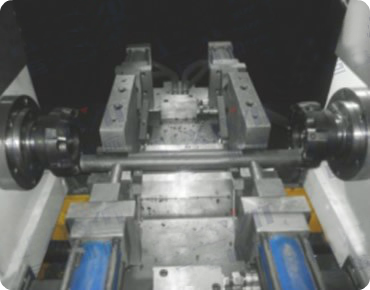

高产出的双工位单边定义夹具（针对圆钢设计）
High-output double-position single-sided centering fixture(round steel design)

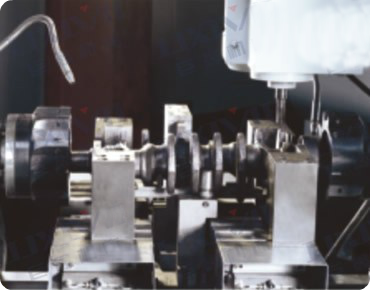

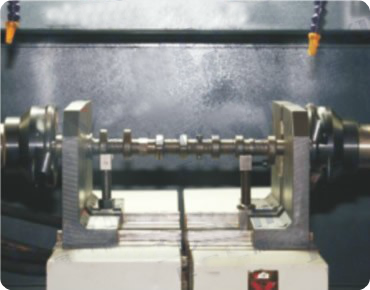

双组合自定义夹具（针对锻打异形轴、标准轴等多用型夹具）
Double-combination self-centering fixture
(Aiming at the special shaft foring、Standard shaft etc.The multipurpose fix ture)

夹具组合合理的强力自定义夹具设计,产品多点定位方式组合，使得装夹更为方便稳定，夹持定位重复精度高。
ixture combination reasonable and potent self-centering fixture design,multi-point locating mode combination more conveniet and steady clamping function high repetition precision for clamping

球笼加工实例
Machining examples of spherical cage

高效产出的铣打一体主轴动力头（铣刀中间放中心钻）
Milling centering spindle power head with high-efficiency output（Place a center drill at the center of milling cutter）
高刚性的铣打双主轴动力头
1.铣刀中心可放中心钻
2.铣和钻可以分开
3.铣钻一体，另一主轴可以钻孔，也可以镗孔
1.A center drill can be placed at the center of milling cutter.
2.The milling cutter and drill can be separated.
3.The milling cutter and drill are integrated,and the other shaft can be used to drill and bore holes.
小型强钢铣钻攻组合动力头
1.第一主轴铣/钻中心孔
2.第二主轴钻孔
3.第三主轴攻丝
4.攻完丝后外加自动清理铁屑
1.The first shaft is used to mill/drill center holes.
2.The second shaft is used to drill holes.
3.The third shaft is used for tapping.
4.Automatically clear scrap iron after tapping

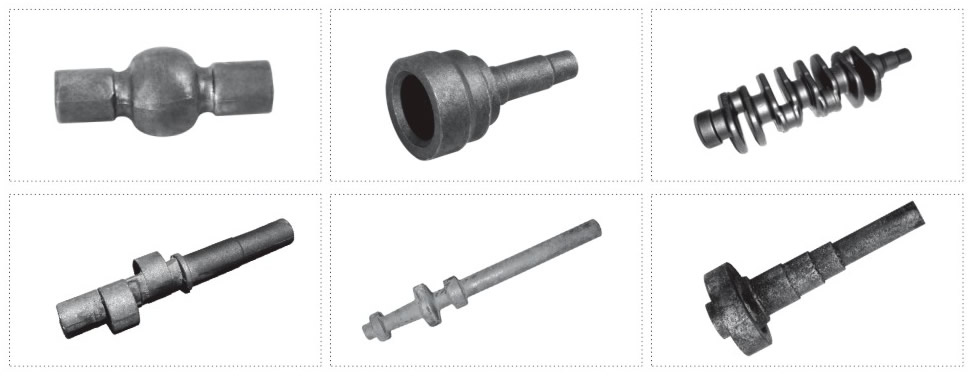

  典型加工样件

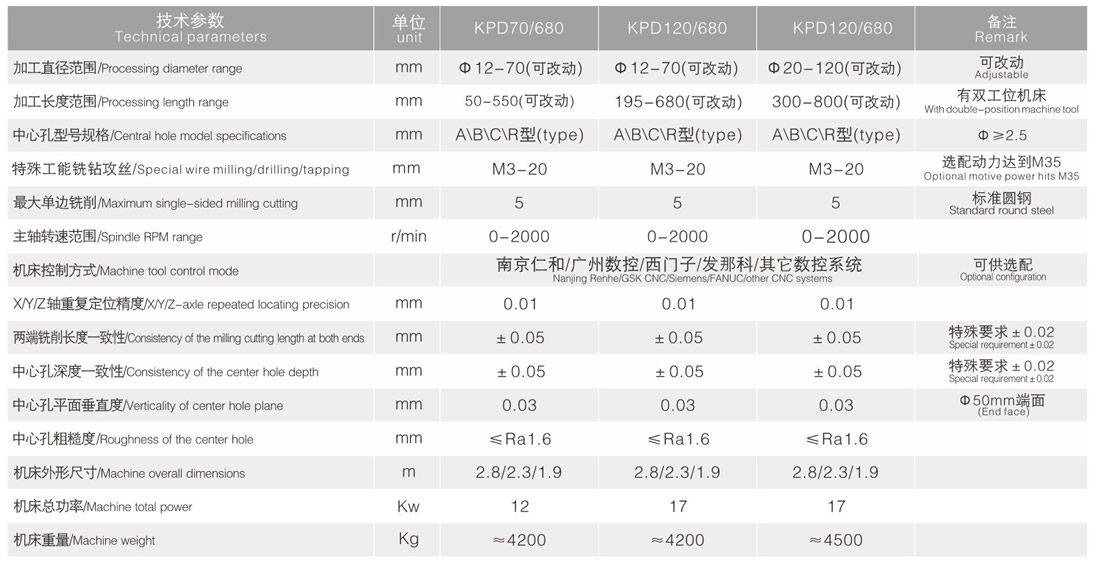

  技术参数
